HỆ THỐNG ĐIỆN TRUNG TÂM DỮ LIỆU (Phần 3)

Ngày đăng: 30/11/2016
Lượt xem: 2531

HỆ THỐNG ĐIỆN TRUNG TÂM DỮ LIỆU là phần rất quan trọng, yêu cầu thiết kế đảm bảo an toàn, đáp ứng tốt nhu cầu cấp nguồn và mỹ quan tại Trung tâm dữ liệu. Những hệ thống điện chính tại Trung tâm dữ liệu thường được thiết kế như sau:

HỆ THỐNG ĐIỆN TRUNG TÂM DỮ LIỆU (Phần 3)

Dây điện, trunking

Hệ thống cáp điện hạ thế

Tất cả các cáp sử dụng trong dự án đều tuân thủ theo tiêu chuẩn công nghiệp TCVN 6447-1998. Tất cả các dây dẫn của các cáp có bọc phải được làm từ các dây đồng.

Cường độ dòng điện có thể tải trên cáp đều thích hợp với quy định MEA. Trừ khi có các chỉ định khác, loại của các cáp điện có độ kéo căng thấp phải là:

Loại XLPE. Nối chéo bảo vệ polye và polyrinyl.

Loại NYY cho các dây chôn trực tiếp hoặc dây ngoài trời, hoặc cáp ngầm.

Cáp nhiều lõi, dây dẫn đồng tốt, bảo vệ kép, bảo vệ VDE 0472 hoặc tương đương như lớp bảo vệ cao su shloroprene để chạy dây ngầm.

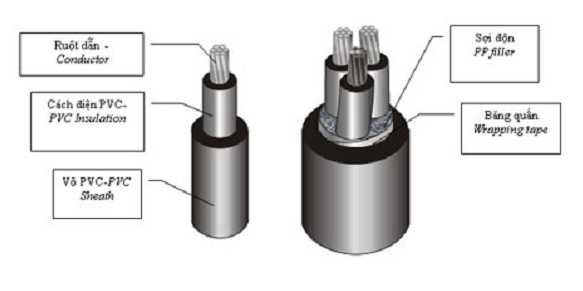

CAU TRUC CÁP ĐIỆN

Cấu trúc cáp điện

Đối với tất cả các điểm nối dây điện chính, dây điện phụ và các dây điện nhánh vào các tủ điện có thể sử dụng đầu nối bằng đồng không hàn, ding kiểu vặn ốc hoặc kiểu dùng kìm bóp.

Cáp điện:

Cáp điện chính phải là loại Cu/XLPE/PVC, phải nối chéo bảo vệ polye Thylene, cáp nguồn loại vỏ bảo vệ PVC chịu đựng tại 900 và 600V/1000V.

Cấu trúc của cáp:

Dây dẫn: Cáp điện lực 1 đến 4 lõi, ruột đồng, cách điện và vỏ bằng nhựa PVC, dùng để truyền tải, phân phối điện trong công nghiệp, kích thước 1.5 mm2 đến 1000 mm2.

· Lớp vỏ cách điện: Nối chéo PE, màu: Natural (Translucent)

· Lõi: Pha trộn màu đen, trắng, đỏ, xanh hoặc màu viền.

· Vỏ: PVC, màu đen

· Phân loại: Nhiệt độ dây cao nhất 900C. Điện áp mạch điện không quá 1000 volts

· Điện áp kiểm tra: 3500 volts

· Tiêu chuẩn: IEC 502.

Hệ thống máng trong TTDL

Hệ thống máng cáp điện cho trung tâm dữ liệu sẽ được chạy dưới sàn nâng kỹ thuật, hàng máng cáp điện chạy từ các tủ điện phân phối dọc theo phía sau hàng rack, thuận tiện cho việc cấp nguồn đến các PDU.

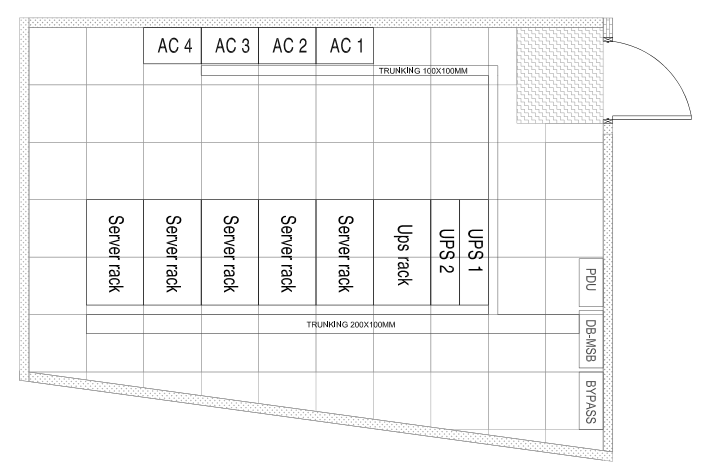

bản vẽ hệ thống điện dưới sàn nâng

Bảng vẽ bố trí máng cáp điện dưới sàn nâng

Hệ thống chiếu sáng, ổ cắm điện

Hệ thống chiếu sáng cho TTDL sẽ được thiết kế để đáp ứng được các chức năng sau:

- Các đèn chiếu sáng được bố trí đèn 600x600mm phù hợp với tấm trần giả và bố trí dọc theo hai bên dãy tủ rack, đảm bảo đủ ánh sáng phía trước và phía sau rack.

- Nâng cao hiệu suất các công việc có tính trực giác bằng cách làm cho dể dàng thấy được chi tiết hơn các công việc này.

- Bố trí đèn chiếu sáng khẩn cấp trong các phòng chức năng để đảm bảo chiếu sáng khi mất điện

- Cung cấp mức độ ánh sáng đầy đủ trong điều kiện làm việc bình thường.

- Các ổ cắm điện bố trí ở tường phía trước và sau dãy tủ rack để cấp điện phục vụ cho việc bảo trì bảo dưỡng hệ thống.

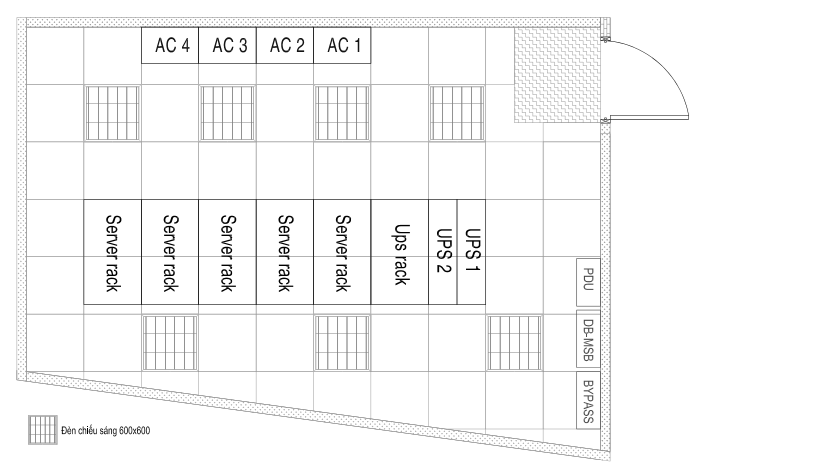

hệ thoogs đèn tại trung tâm dữ liệu

Bản vẽ bố trí đèn chiếu sáng 600x600

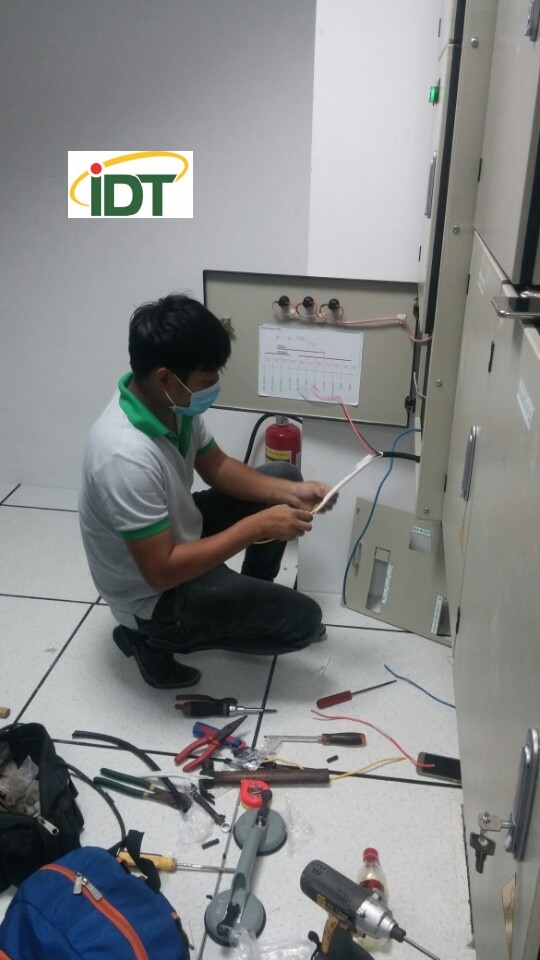

LẮP ĐẶT HỆ THỐNG ĐIỆN
